花纹输送带由带体和花纹件组成。根据输送长度和工作强度的要求，带体可由分层状织物芯或钢丝绳芯骨架材料进行组成。根据输送物料的不同大小和输送机角度的不同，对花纹形状和高度的要求也不同，每种花纹可分为高、低三种，花纹间距也分为稀疏、密集两种形式。

用途：适合用于倾角0-35度的散装、袋装等物料的输送，可以防止无聊下滑，提高了输送能力。

优点：花纹部分与皮带部分均经过一次硫化处理，粘接强度高，不易脱落，便于运输安装。

缺点：与大倾角挡边输送带相比，花纹输送带的输送量小，倾角小，输送设备交叉面积大。

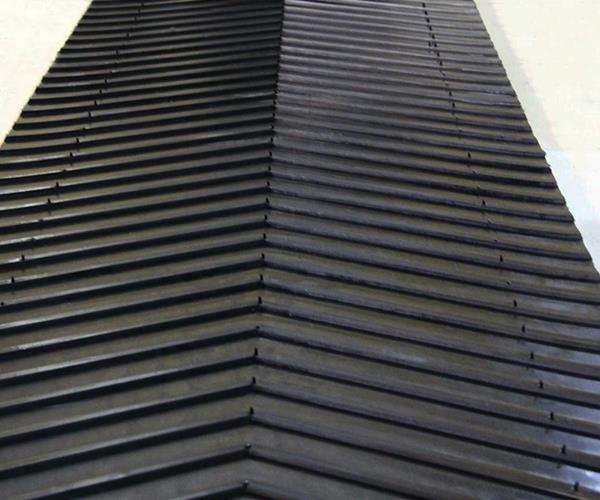

花纹型式：人字形花纹、鱼骨形花纹、U型花纹、圆柱形花纹、粒式花纹、扇形花纹等。

带宽：300mm- -2200mm

花纹高：5、10、15、20、25、30、35、40(mm)（可定制）

花纹间距：125、200、250、330、400、500(mm)（可定制）

注：花纹形状可根据用户要求另行设计。
